Les problèmes de configuration des pipelines apparaissent fréquemment dans les domaines de la plomberie, des équipements mécaniques et des systèmes de transfert de fluides. Les positions d'installation limitées en espace nécessitent des vannes combinant fonction d'arrêt de débit et changement de direction sans assembler plusieurs raccords de tuyauterie séparés. La stabilité des matériaux, la fiabilité de l'étanchéité et la compatibilité de l'installation deviennent des points d'évaluation essentiels lorsque les ingénieurs sélectionnent les composants de vanne adaptés à divers fluides.
Table des matières
- 1. Logique de conception de base des vannes de canalisation de type angulaire
- 2. Performance des matériaux en laiton pour les composants de contrôle des fluides
- 3. Scénarios d'application réels
- 4. Conseils pratiques d’installation et d’assemblage
- 5. Tests de performances et considérations relatives au service à long terme

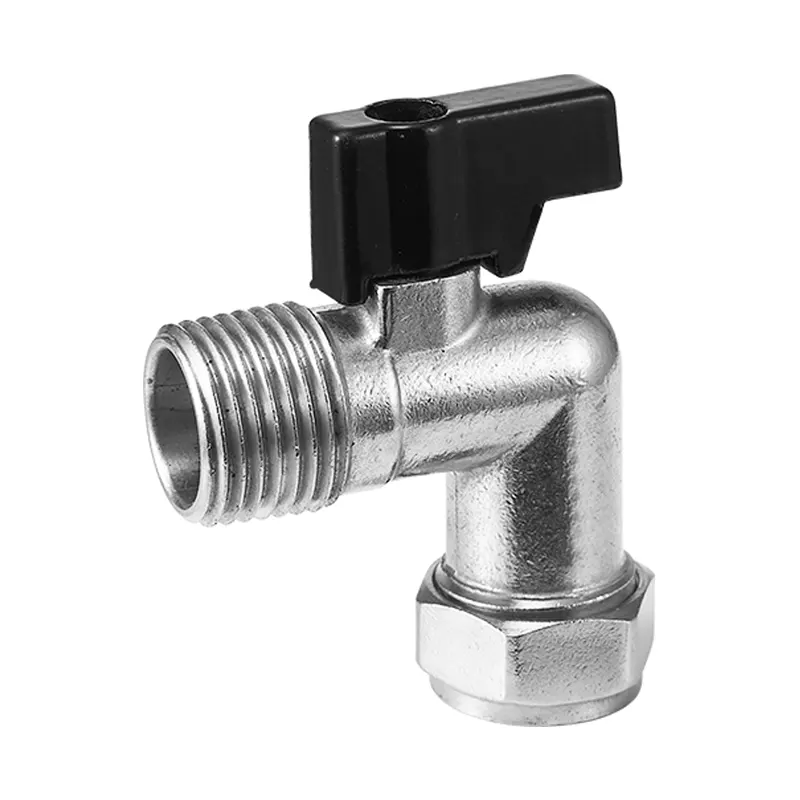

Lorsque les concepteurs gèrent des tracés de tuyauterie nécessitant un changement de direction de 90 degrés et un contrôle d'arrêt indépendant,Robinet à tournant sphérique en laiton courbé à filetage externe à 90°fusionne deux fonctions en une seule unité. Les solutions de canalisations traditionnelles assemblent souvent un robinet à tournant sphérique standard et un raccord coudé, ce qui crée des joints de connexion supplémentaires. Chaque joint supplémentaire ajoute des points de fuite potentiels et augmente l'occupation globale de l'espace à l'intérieur d'un espace intérieur limité d'armoire ou d'équipement. La structure courbée intégrée élimine le besoin de pièces coudées supplémentaires et conserve un canal d'écoulement intégral pour réduire la perte de pression lors de la transmission du fluide.
1. Logique de conception de base des vannes de canalisation de type angulaire
Les vannes à boisseau sphérique de type coudé réinventent la structure conventionnelle des vannes droites. Le corps courbé à 90 degrés complète la transition de direction tandis que le mécanisme à bille interne permet un fonctionnement d'ouverture et de fermeture quart de tour. Le canal interne à passage intégral maintient le diamètre intérieur cohérent avec celui des canalisations de raccordement, évitant ainsi le rétrécissement du débit qui existe couramment dans de nombreuses vannes d'arrêt d'angle ordinaires. Les fluides peuvent passer à travers sans augmentation évidente de la résistance à l'écoulement.
Les extrémités filetées externes prennent en charge une connexion filetée directe vers les ports de tuyau correspondants. Aucune soudure ou outil spécial complexe n'est requis lors des travaux de connexion. Cette caractéristique apporte une commodité pour le montage sur site et le démontage ultérieur pour maintenance. Les ingénieurs peuvent remplacer ou inspecter cette vanne sans détruire les segments de pipeline environnants.
- Le coude intégré à 90 degrés supprime les raccords coudés et les joints intermédiaires supplémentaires
- La structure à bille à passage intégral maintient une capacité de débit stable et une faible chute de pression
- Les interfaces à filetage externe s'adaptent aux spécifications de connexion de tuyaux standard largement adoptées.
- Le fonctionnement manuel quart de tour offre une réponse d'ouverture et de fermeture rapide
De nombreuses armoires mécaniques compactes et aménagements de plomberie muraux bénéficient de ce concept structurel.Robinet à tournant sphérique en laiton courbé à filetage externe à 90°élimine les combinaisons de raccords redondantes et optimise la disposition spatiale de l'ensemble du pipeline.
2. Performance des matériaux en laiton pour les composants de contrôle des fluides
Le laiton reste un alliage largement fiable pour le matériel de contrôle des fluides. Il offre une résistance mécanique équilibrée, des propriétés anticorrosion et une usinabilité fine. Pour les environnements de fonctionnement avec de l'eau, de l'air comprimé, des gaz à basse pression et des fluides pétroliers compatibles, le matériau en laiton résiste à l'oxydation et à la lente dégradation causée par un contact à long terme avec le fluide. Comparé à certaines alternatives en alliage léger, le corps de vanne en laiton qualifié maintient la stabilité structurelle dans des cycles de pression de service normaux.
La précision de fabrication détermine directement les performances d’étanchéité finales. L'usinage précis du noyau sphérique, du siège de vanne et de la surface du filetage garantit une correspondance étroite entre les pièces mobiles. Une mauvaise précision du traitement entraînera des risques de fuite cachés même si la matière première répond aux exigences standard. Les matériaux des sièges de joint jouent également un rôle important, car ils supportent des cycles d'ouverture et de fermeture répétés sans vieillissement rapide ni déformation permanente.
Comparaison des matériaux courants du corps de vanne
| Matériau du corps | Résistance à la corrosion | Précision d'usinage | Milieu de travail typique |
|---|---|---|---|
| Laiton de haute qualité | Excellent | Haut | Eau, air, gaz basse pression, fioul léger |
| Alliage de zinc | Modéré | Moyen | Circuits non critiques à courte durée pour travaux légers |
| Acier inoxydable | Supérieur | Haut | Milieu industriel chimique à forte corrosion |
La sélection des matériaux doit correspondre au milieu de travail réel et à l'environnement ambiant.Robinet à tournant sphérique en laiton courbé à filetage externe à 90°adopte le laiton comme matériau de corps principal, ciblant les scénarios généraux de plomberie et de contrôle des fluides mécaniques où le risque de corrosion reste dans une portée acceptable.
3. Scénarios d'application réels
Différents sites d'installation apportent des exigences spatiales et fonctionnelles uniques pour les robinets à tournant sphérique à angle. Lorsque les canalisations doivent tourner à 90 degrés à proximité des interfaces des équipements, cette vanne peut grandement simplifier les schémas de tuyauterie globaux.
Systèmes de plomberie résidentiels et commerciaux
Les canalisations cachées dans les murs et les circuits d'alimentation en eau sous armoire sont souvent confrontés à un espace d'installation étroit. L’assemblage traditionnel de vanne et de coude occupe trop de place. La vanne coudée intégrée connecte directement le tuyau de sortie murale et l'équipement terminal, réduisant ainsi la quantité de joints. Elle s'applique aux points d'arrêt des installations sanitaires et aux branchements d'approvisionnement en eau à l'intérieur des toilettes commerciales.
Circuits de fluides auxiliaires des dispositifs mécaniques
Les compresseurs d'air, les petits équipements de traitement et les systèmes de refroidissement nécessitent souvent un arrêt local à des positions de rotation de 90 degrés. Les interfaces de thread externes se connectent directement aux ports de thread de l'équipement. Les opérateurs peuvent couper rapidement le débit de fluide pour le débogage des équipements ou la maintenance de routine sans fermer les canalisations principales du système.
Transfert de fluides industriels légers
Les canalisations de dérivation d'air comprimé d'atelier et les réseaux de distribution de fluides basse pression nécessitent des points d'arrêt locaux fiables. La dimension compacte permet d'organiser plusieurs unités de vannes dans un espace limité dans l'armoire d'équipement. La structure à passage intégral évite la restriction du débit, ce qui est important pour maintenir l'efficacité du fonctionnement du système.
Pour les conditions d'installation mentionnées ci-dessus,Robinet à tournant sphérique en laiton courbé à filetage externe à 90°offre une solution intégrée pour satisfaire à la fois les demandes de changement de direction et d'arrêt.
4. Conseils pratiques d’installation et d’assemblage
Même des vannes bien fabriquées peuvent produire des fuites ou des dommages précoces causés par des opérations d'installation inappropriées. Plusieurs principes de base doivent être suivis lors des travaux d’assemblage sur le terrain.
Avant l'installation formelle, une inspection visuelle doit être effectuée. Vérifiez la surface du corps du robinet, la section du filetage et le mouvement de la poignée. Vérifiez que la rotule tourne en douceur tout au long de la course d'ouverture et de fermeture complète. Tous les copeaux métalliques résiduels ou saletés à l'intérieur de la cavité de la vanne doivent être éliminés pour éviter d'endommager les surfaces d'étanchéité après la mise en service.
Pour les joints filetés externes, un matériau d'étanchéité pour filetage approprié doit être appliqué correctement. Évitez de trop enrouler le ruban d'étanchéité, sinon des débris pourraient pénétrer dans la chambre intérieure de la vanne et endommager les sièges d'étanchéité. Lors du serrage des filetages, appliquez une force sur la position hexagonale du corps de la vanne, ne tournez jamais la vanne entière en saisissant la poignée. Un couple excessif fissurera le corps en laiton ou endommagera la structure du filetage interne.
Réservez un espace accessible pour le mouvement de la poignée après l’installation. Assurez-vous que la poignée n'entrera pas en collision contre le mur, l'armoire ou les tuyaux adjacents lors d'une rotation de 90 degrés. Si la position de la poignée interfère avec les composants environnants, vérifiez si la structure de la poignée réglable peut adapter les conditions d'aménagement locales.
Il convient de noter queNingbo Ming Da Hai Chen Metal Products Co., Ltd.fournit des conseils d'assemblage pratiques et des documents de référence techniques pour les partenaires déployant des produits de vannes filetées en laiton dans différents environnements de projet.
5. Tests de performances et considérations relatives au service à long terme
Une fois l’installation terminée, l’inspection de la pression et des fuites représente une étape de validation nécessaire. Augmentez progressivement la pression du système au lieu d’appliquer instantanément la pleine pression. Observez les positions de connexion filetée et la zone de la tige de valve pour détecter les suintements ou la génération de bulles. Exécutez plusieurs cycles d'ouverture et de fermeture complets, vérifiez que la vanne peut atteindre un effet d'arrêt complet sous la pression de service.
Lors d'un fonctionnement à long terme, un contrôle visuel régulier permet de détecter les premiers signes anormaux. Faites attention à ce que des particules étrangères dures circulent dans les pipelines. Les impuretés granulaires peuvent rayer les surfaces d'étanchéité du noyau de la bille et du siège de soupape et provoquer progressivement des fuites internes. Des dispositifs de filtration appropriés peuvent être ajoutés en amont si le milieu contient des particules solides.
La température et la pression de fonctionnement doivent rester dans la portée définie par le produit. Le dépassement des conditions de travail nominales réduira la durée de vie et entraînera des risques cachés pour la sécurité. Lorsque le système subit un arrêt prolongé, effectuez périodiquement des cycles d'ouverture et de fermeture des vannes pour conserver la flexibilité des pièces mobiles.
Un serrage excessif des filetages, l'application d'un couple sur la poignée de la vanne, un excès de résidus de ruban d'étanchéité pénétrant dans la cavité de la vanne et un jeu de fonctionnement insuffisant de la poignée sont des erreurs d'installation typiques. Toutes ces erreurs peuvent provoquer des fissures de filetage, des dommages aux joints internes ou un blocage du mouvement de la poignée après la mise en service.
Le robinet à tournant sphérique coudé intégré résout les énigmes de configuration des pipelines du monde réel pour d'innombrables projets d'ingénierie. Une sélection minutieuse des produits, une installation standardisée et une inspection de routine de l'état fonctionnent ensemble pour maintenir des performances stables de contrôle des fluides pour les systèmes de tuyauterie fonctionnant à long terme.
